少妇被猛男粗大的猛进出-少妇被爽到高潮喷水久久欧美精品-少妇被爽到高潮在线观看-少妇被又大又粗又爽毛片-少妇被又大又粗又爽毛片久久黑人-少妇被躁到高潮A片免费

芬蘭Kibron專注表面張力儀測量技術,快速精準測量動靜態表面張力

熱線:021-66110810,56056830,66110819,66110690,13564362870 Email: [email protected]

合作客戶/


拜耳公司

同濟大學

同濟大學


聯合大學

寶潔公司

美國保潔

強生=

美國強生

瑞士羅氏

瑞士羅氏

當前位置首頁 > 新聞中心

基于表面張力測試儀研究表面活性劑促進浮選精煤脫水的機理(三)

來源:煤炭科學技術 瀏覽 147 次 發布時間:2025-03-24

2.3藥劑作用前后煤樣表面性質對比


選取不加藥濾餅和3種表面活性劑最佳藥劑量下的濾餅進行XPS測試。表4為4個樣品表面元素的XPS寬掃分析的結果。從XPS寬掃結果可以看出,與3種藥劑作用后,煤樣表面的C元素含量有所減少,O元素含量有所增加。并且,SDS作用后煤樣表面S元素含量顯著增加,DTAB作用后N元素含量顯著增加,出現這一變化的原因在于SDS的親水端中含有S元素,DTAB的親水端中含有N元素,由于煤樣表面較多的疏水性位點被表面活性劑的非極性端吸附,極性端指向外端。XPS寬掃結果與接觸角的測量結果相吻合,即煤表面與表面活性劑作用后,親水性增強,接觸角減小。

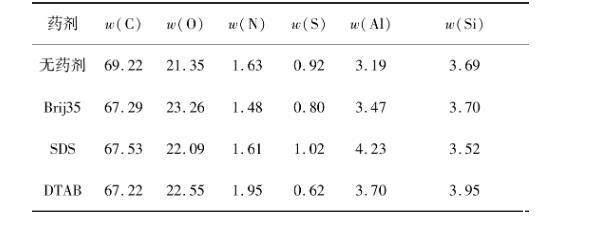

表4藥劑作用前后煤表面元素含量XPS寬掃結果


圖4和表5為XPS的C元素窄掃的分峰擬合結果和各官能團含量。結果表明:煤樣與DTAB作用后,其表面的C—H/C—C含量從58.30%降至54.19%,原因在于表面活性劑的非極性端更多地吸附于煤樣疏水表面,而極性端指向外側造成親水基團取代了C—H/C—C暴露在煤樣表面,元素寬掃結果也證實了DTAB作用后N元素含量升高。煤樣表面C—O、Cwidth=16,height=4,dpi=110O含量的變化主要是由于C—H含量減少導致C—O、Cwidth=16,height=4,dpi=110O含量發生相對變化。煤樣與SDS作用后,C—H/C—C含量略有增加,C—O和Cwidth=16,height=4,dpi=110O含量的變化相對顯著。這可能是由于SDS的極性端與煤樣表面Cwidth=16,height=4,dpi=110O發生較多吸附,使一部分Cwidth=16,height=4,dpi=110O被SDS中的C—C/C—H代替,造成C—C/C—H含量增加,而C—O含量的變化主要是由于含C化學鍵總量的減少造成C—O含量相對升高。Brij35作用后煤樣的碳元素窄掃結果則表明,煤樣表面C—H/C—C含量從58.30%上升至63.02%,而C—O含量從32.19%下降至26.01%,Cwidth=16,height=4,dpi=110O含量從9.51%增至10.97%。原因在于Brij35的極性端親水基團(CH2CH2O)本身含有較多的C—H,其C—H/C—O含量比值為4,而原煤中二者比值僅為1.81,因此,Brij35的非極性端與煤表面的疏水位點發生吸附后,其極性端指向外側,造成相對較多的C—H暴露在外面,導致C—H/C—C含量增加。而C—O含量的降低則可能是由于Brij35的極性端較多的與C—O發生作用,Brij35的非極性端暴露在外面,相對增加了Cwidth=16,height=4,dpi=110O和C—C/C—H含量,降低了C—O含量。

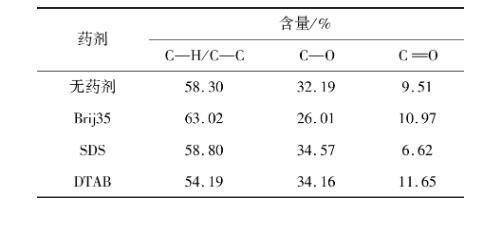

表5碳元素XPS窄掃結果


2.4藥劑對煤漿表面張力的影響


在浮選精煤過濾階段,濾餅中存在較強的毛細作用,水分難以排出。降低液相的表面張力可從根本上降低毛細力,使大量的毛細水從煤粒的間隙中排出。試驗對不加藥及3種藥劑最佳用量時濾液的表面張力進行測定,結果見表6。從表6可以看出,在不加藥時濾液的表面張力最高,為73.75 mN/m,比水的表面張力72.75 mN/m略高,其原因可能是浮選精煤表面殘留的浮選藥劑進入了濾液。在添加了表面活性劑后,3個濾液樣品的表面張力均有不同程度的下降。其中,添加Brij35的濾液表面張力較高,為57.00 mN/m,添加了SDS的濾液表面張力略低于Brij35,為53.13 mN/m,而添加了DTAB的濾液表面張力最低,僅為36.94 mN/m。表面張力的降低可顯著促進煤顆粒間毛細水的脫除。

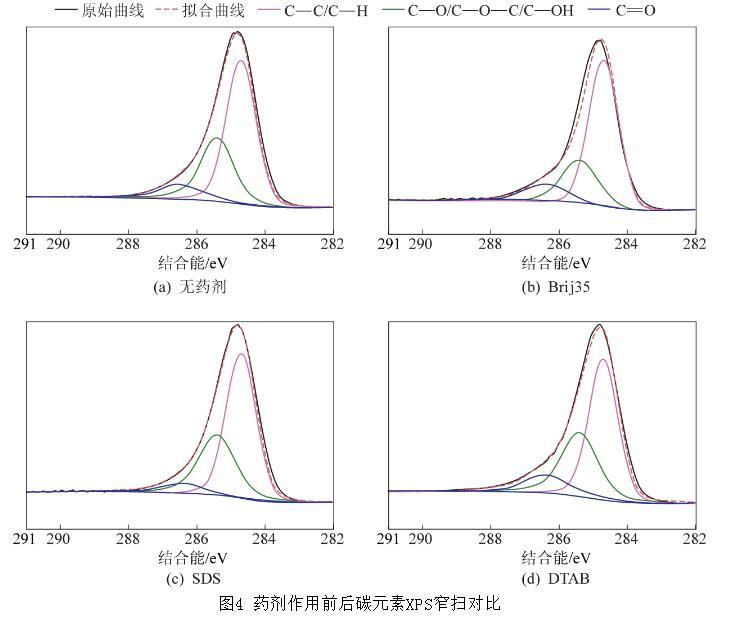

圖4藥劑作用前后碳元素XPS窄掃對比

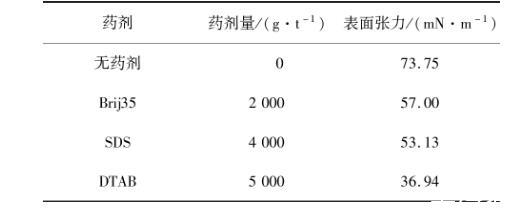

表6濾液表面張力測試結果


2.5表面活性劑改善浮選精煤脫水的機理

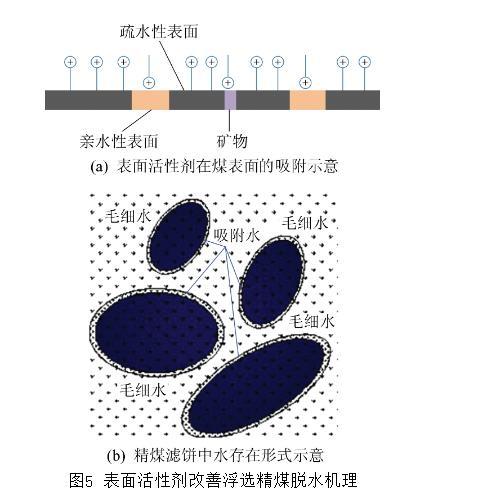

圖5表面活性劑改善浮選精煤脫水機理


表面活性劑在煤表面的吸附可由圖5a解釋,親水基團主要與煤表面礦物質或煤親水性表面發生吸附,疏水基團主要與煤表面疏水位點發生吸附。由于本次研究煤樣為煉焦煤精煤,其表面以疏水為主,這導致大部分表面活性劑的疏水基團與煤表面疏水區域發生吸附,使得表面活性劑親水基團暴露在外,因此煤表面親水性增加。煤表面親水性增加雖然會使煤表面水化膜變厚,吸附水能力增加,但該作用與表面活性劑促進毛細水的脫出效應相比較小(圖5b)。因此,表面活性劑的存在雖使煤表面親水性上升,但使水的表面張力大幅降低,從而使煤粒間隙中的毛細水更容易在壓力的作用下排出,因此表面活性劑在此研究中降低了精煤濾餅中的水分。


3結論


1)3種表面活性劑對浮選精煤濾餅水分的影響規律均為隨著藥劑用量的增加先降低而后有所增加。在最佳藥劑用量時,DTAB助濾效果最佳,其次為SDS和Brij35。3種表面活性劑對濾餅成餅時間的影響均不大,DTAB可略微減少成餅時間。


2)煤樣表面與3種表面活性劑作用后接觸角均有所降低。最佳藥劑用量時,SDS對煤樣表面接觸角的影響最顯著,降低了23°,DTAB和Brij35使接觸角降低10°。表面活性劑降低了煤樣表面C元素含量,增加了O元素含量。表面活性劑的非極性端與煤樣表面的疏水位點發生較多吸附,使表面活性劑的極性端指向外側,降低了煤樣表面的疏水性。


3)表面活性劑可顯著降低液體表面張力,最佳藥劑用量時,添加Brij35、SDS和DTAB,濾液表面張力分別為57.00、53.13、36.94 mN/m。表面張力的降低,使填充在煤間隙的毛細水受到的阻力降低,促進毛細水從濾餅中排出。表面張力降低對脫水的有利影響遠高于煤樣表面疏水性的降低帶來的不利影響。試驗結果表明采用陽離子型捕收劑對選煤廠浮選精煤脫水效果較好,可據此研究新型脫水藥劑改善浮選精煤的脫水。


国产女人高潮视频在线观看 | 国产自国产自愉自愉免费24区 | 国产乱妇乱子视频在播放 | 久久免费的精品国产v∧ | 久久久久无码国产精品一区 | 国产精品亚洲成在人线 | 97色在线视频观看香蕉 | 久久精品99国产精品日本 | 国产成人午夜精品免费视频 | 国产成人无码精品一区在线观看 | 91日韩视频在线观看 | 草草浮力地址线路①屁屁影院 | 精品福利视频一区二区三区 | 国产一区在线观看视频 | 成人做爰69片免费看网站 | 高清精品一区二区三区 | 国产在线视频www色 丰满少妇a级毛片 | 性色欲情网站 | 日韩一卡2卡3卡4卡新区亚洲 | 欧美老妇与zozoz0交 | 红桃影视成人免费 | 曰韩无码无遮挡a级毛片 | 日韩 亚洲 制服 欧美 综合 | 精品少妇人妻av一区二区 | 国产v综合v亚洲欧美大另类 | 26uuu老色哥 26uuu欧美视频在线观看 | 国产色秀视频在线观看 | 亚洲av无一区二区三区 | 中文字幕一区二区三区日韩精品 | 精品久久久久久无码中文字幕一区 | 国产日本三级欧美三级妇三级四 | 囯产精品一品二区三区 | 成人午夜影院在线观看 | 97人妻人人揉人人躁人人 | 国产精品久久国产三级国不卡顿 | 色偷偷88888欧美精品久久久 | 亚洲男女一区二区三区 | 蜜芽亚洲av无码一区二区三区 | 久久精品国产99国产精品澳门 | 日韩 欧美 动漫 国产 制服 | 久久久久久久97 |
